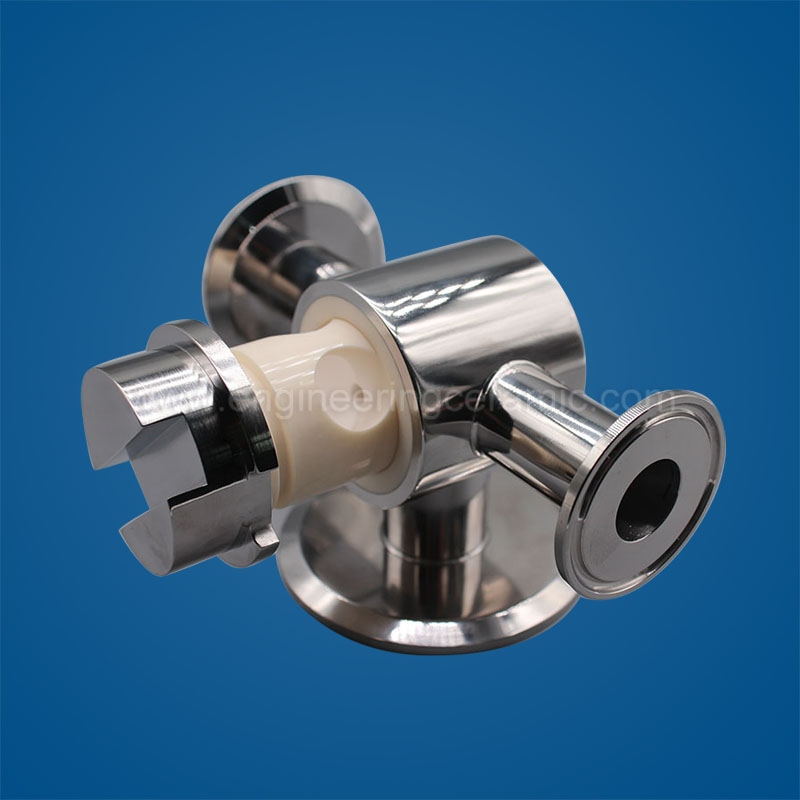

Nas operações de bombas industriais, o revestimento serve como uma peça central de desgaste que resiste diretamente à abrasão e à corrosão. Seu desempenho determina a confiabilidade do equipamento e os custos operacionais totais. Nos últimos anos, impulsionados pelos avanços na ciência dos materiais, revestimento cerâmico da bombas tornaram-se a atualização preferida em relação aos revestimentos metálicos tradicionais em setores como perfuração de petróleo, processamento químico, dessulfurização de gases de combustão (FGD) e fabricação de novas energias, devido à sua superior resistência ao desgaste e inércia química.
Com base em dados de campo e padrões do setor, este artigo fornece uma análise aprofundada da seleção do revestimento cerâmico da bomba, comparações de materiais, precauções de instalação e práticas recomendadas de manutenção.
Em comparação com os revestimentos bimetálicos convencionais, os revestimentos cerâmicos oferecem vantagens competitivas em duas dimensões principais: dureza e inércia química.
Vida útil estendida: Em condições de serviço severas envolvendo lamas de alta pressão, lamas de perfuração e sólidos abrasivos (por exemplo, areia de quartzo, limalha de ferro, fragmentos de rocha), os revestimentos metálicos geralmente falham rapidamente devido ao desgaste abrasivo. Os revestimentos cerâmicos normalmente fornecem de 4.000 a 10.000 horas de serviço contínuo, 5 a 10 vezes mais do que as alternativas bimetálicas. Isto reduz drasticamente a frequência de manutenção e a intensidade de mão de obra nos locais de perfuração ou produção.
Proteção dos componentes correspondentes: A superfície interna de um revestimento cerâmico pode atingir um acabamento excepcionalmente alto (rugosidade superficial tão baixa quanto Ra 0,1–0,3 μm). Essa suavidade microscópica minimiza o atrito entre a camisa e o pistão ou êmbolo, reduzindo o consumo de energia e prolongando significativamente a vida útil de vedações de pistão caras.

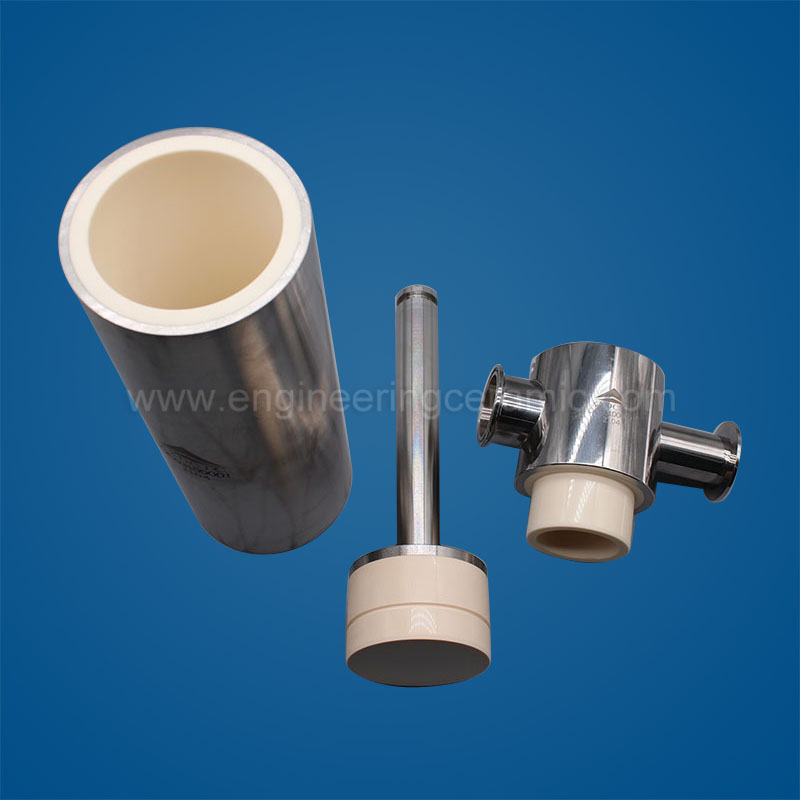

Nem todas as cerâmicas são iguais. A escolha ideal depende do meio específico e das condições operacionais. Abaixo está uma comparação lado a lado dos três materiais cerâmicos mais comuns:
| Tipo de material | Alumina (Al₂O₃) | ZTA (Alumina Endurecida com Zircônia) | Zircônia (ZrO₂) |
|---|---|---|---|
| Principais pontos fortes | Dureza muito elevada (HV 13 GPa); excelente resistência a ácidos e álcalis. | Desempenho equilibrado: boa dureza combinada com maior tenacidade; econômico. | Excepcional tenacidade à fratura (9 MPa·m¹/²) e resistência à flexão (800 MPa). |
| Aplicações Típicas | Meios químicos altamente corrosivos e de baixo impacto, como eletrólitos de baterias de lítio e aditivos alimentares. | Perfuração em campos petrolíferos, fraturamento de gás de xisto e aplicações de lama de alta pressão com alto teor de areia. | Condições extremas envolvendo alta pressão, alto impacto e grandes partículas sólidas, por exemplo, perfuração de poços profundos e transporte de lama. |
| Conselhos de seleção | Escolha quando a corrosão química dominar e os sólidos forem relativamente macios. | Atualmente a atualização mais popular em campos petrolíferos, substituindo os tradicionais revestimentos de aço cromado. | Escolha quando os revestimentos falham frequentemente por fratura (e não por desgaste). |
Os materiais cerâmicos oferecem extrema dureza, mas são inerentemente frágeis (baixa resistência ao impacto). As estatísticas de falhas em campo mostram que mais de 80% das falhas nos revestimentos cerâmicos ocorrem durante a instalação, não durante a operação. Para evitar falhas prematuras, siga rigorosamente estes procedimentos:
Sem golpes diretos de martelo: ao pressionar um revestimento para dentro ou para fora do alojamento, nunca bata diretamente no corpo de cerâmica ou na carcaça de metal com um martelo de aço. Se for necessária assistência de impacto, sempre use uma barra de cobre, bloco de madeira ou almofada amortecedora dedicada para distribuir a força uniformemente. O impacto direto pode criar microfissuras invisíveis a olho nu, que se propagarão e causarão falhas catastróficas quando a bomba estiver sob carga.
Verifique a folga de montagem: antes de instalar o pistão, certifique-se de que o diâmetro externo máximo do corpo do pistão e o diâmetro interno do revestimento cerâmico mantenham uma folga mínima de montagem de 0,20 mm. Folga insuficiente ou rebarbas no pistão de metal podem criar tensão de "contato pontual" durante o movimento alternativo, resultando em arranhões ou rachaduras na parede interna da camisa.
Proteção contra congelamento no inverno: Durante paradas em ambientes de baixa temperatura, drene completamente todos os líquidos (por exemplo, lama ou água) da câmara da bomba e do revestimento. Se o líquido retido congelar e expandir, a pressão radial resultante poderá fraturar facilmente a inserção de cerâmica.
Quando uma camisa atinge seu limite de desgaste e precisa ser substituída, o método de remoção depende da natureza do meio bombeado:
Para meios leves ou limpos: Se o meio for um líquido limpo com pouco conteúdo de sólidos, o revestimento geralmente pode ser separado do invólucro sem dificuldade. Insira alavancas simetricamente nas ranhuras ou portas em ambas as extremidades do revestimento e retire-as com cuidado.
Para meios pesados ou de alta viscosidade: Se o meio contiver alto teor de sólidos ou for altamente viscoso, o revestimento poderá ficar preso no alojamento. Nesse caso, use um punção de latão ou um pino de madeira e bata suavemente na circunferência externa do revestimento de maneira uniforme para expulsá-lo gradualmente do alojamento. Nunca aplique força concentrada apenas em um lado, pois isso fará com que o revestimento se incline e trave ainda mais.
Para aplicações específicas, consulte as seguintes normas técnicas para garantir conformidade e confiabilidade:
Aplicações de dessulfurização de gases de combustão (FGD): Consulte o padrão chinês T/CGMA 011001-2017 (bombas revestidas de cerâmica para dessulfurização de gases de combustão), que exige uma estrutura composta de invólucro de metal + revestimento cerâmico de alumina para peças molhadas, com uma vida útil projetada não inferior a 5 anos para impulsores e placas de desgaste.
Transporte de lama: Certifique-se de que o tamanho máximo de partícula de sólidos no meio não exceda 80% da dimensão mínima da seção transversal do fluxo da bomba. Isto evita entupimentos e atenua o desgaste por impacto no revestimento cerâmico.
Atualizando para umrevestimento cerâmico da bombaé fundamentalmente uma estratégia de combate ao desgaste com dureza e combate à corrosão com inércia química. Embora o custo inicial de aquisição seja superior ao das camisas metálicas, o custo total de propriedade (TCO) é extremamente favorável quando se considera a vida útil significativamente mais longa e a proteção que as camisas cerâmicas fornecem aos componentes correspondentes do pistão.
A chave do sucesso reside em práticas de instalação disciplinadas e em evitar rigorosamente cargas de impacto. Com o manuseio adequado, um revestimento cerâmico proporcionará desempenho durável, confiável e econômico até mesmo nos ambientes industriais mais exigentes.
